焊割技術(shù)

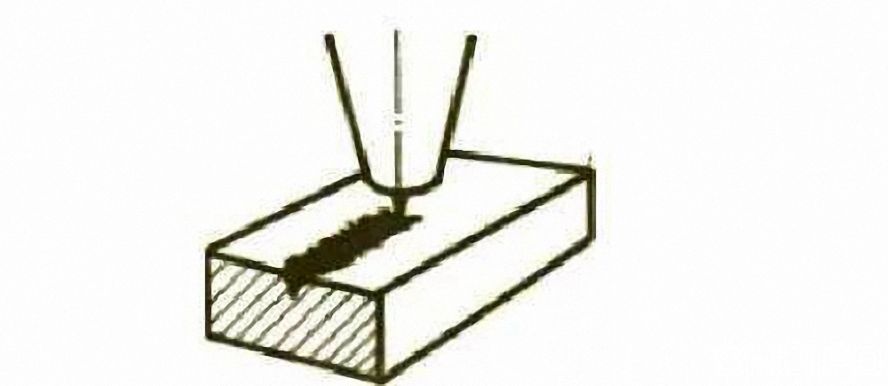

    如果在加工過程中嚴(yán)格控制激光切割工藝參數(shù)，就能保持此類材料的良好耐腐蝕性。而影響不銹鋼切割質(zhì)量重要的工藝參數(shù)是切割速度、激光功率、氣壓等。

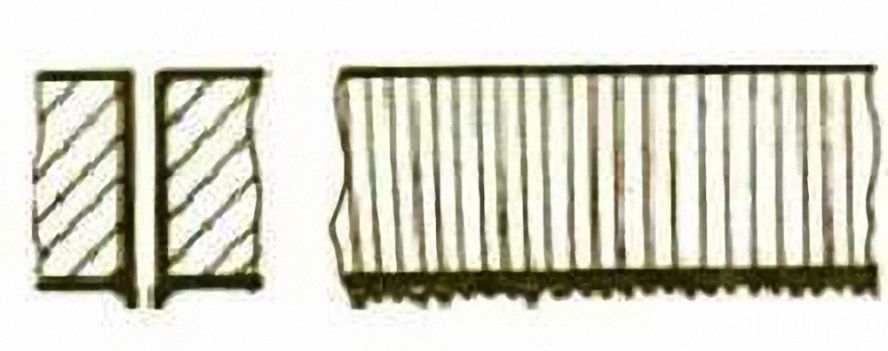

1、產(chǎn)生點(diǎn)滴狀的細(xì)小規(guī)則毛刺?

可能原因

（1）焦點(diǎn)太低?

（2）進(jìn)給速率太高?

解決方法?

（1）抬高焦點(diǎn)?

（2）減小進(jìn)給速率?

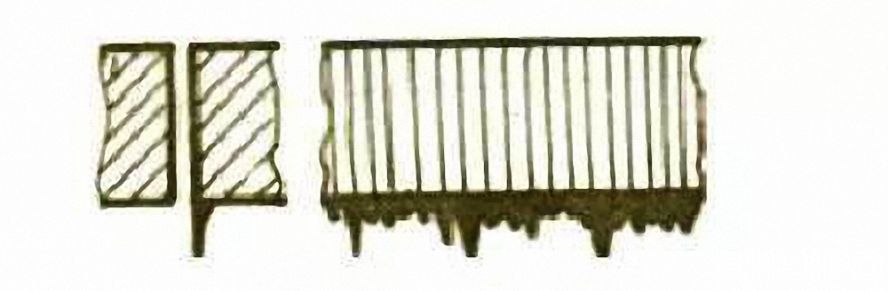

2、兩邊都產(chǎn)生長(zhǎng)的不規(guī)則的細(xì)絲狀毛刺，大板材的表面變色

可能原因?

（1）進(jìn)給速率太低?

（2）焦點(diǎn)太高?

（3）氣壓太低?

（4）材料太熱?

解決方法

（1）增加進(jìn)給速率?

（2）降低焦點(diǎn)?

（3）加大氣壓?

（4）冷卻材料?

3、只在切割邊緣的一邊產(chǎn)生長(zhǎng)的不規(guī)則的毛刺

可能原因?

（1）噴嘴未對(duì)中?

（2）焦點(diǎn)太高?

（3）氣壓太低?

（4）速度太低

解決方法?

（1）對(duì)中噴嘴?

（2）降低焦點(diǎn)?

（3）加大氣壓?

（4）提高速度

4、材料從上面排出?

可能原因

（1）功率太低?

（2）進(jìn)給速率過大?

（3）氣壓太高?

解決方法?

（1）出現(xiàn)此情況立即按暫停按鈕，以防止熔渣飛濺到聚焦鏡上。

（2）增加功率

（3）減小進(jìn)給速率

（4）減小氣壓?

5、除了以上常見問題，還可能出現(xiàn)切割邊緣發(fā)黃問題?

可能原因?

氮?dú)饫锖醒鯕怆s質(zhì)?

解決方法?

使用質(zhì)量好、純度高的氮?dú)?/p>
